5.超宽型后喷口设计

■超宽型后喷口设计，有效提升PCB浸润时间，对PCB焊点无铅焊接浸润效果有较大提升，并有效减少脱锡连焊

6.炉膛喷口近距防掉温设计

■炉膛前后喷口近距设计，防止掉温现象，提升焊点焊接温度，并减少假焊、虚焊、少锡等焊接不良

7.防锡渣倒流设计

■炉膛喷口特别设计，防止焊接时锡渣倒流污染PCB板面

8.锡波高度调节

■采用进口电子变频调节喷锡量精确调节波峰高度

9.防氧化设计

■采用特别防氧化设计，喷口喷锡宽度在60-350MM之间可以关闭调节，极大的节省了氧化量。

10.锡炉炉胆外置式发热板结构

■锡炉炉膛采用外置式发热板结构，可减少炉膛焊点，防止漏锡

11.智能减氧化功能

■配置减氧化功能，当PCB板连续60秒无板通过，波峰自动降下以减少氧化

12.开机防窜温设计

■特别程序设计，开机状态防止温度窜升

■特别程序设计，开机状态防爆锡现象

五、冷却系统

1.内置式冷却系统

■内置式双面急冷却系统，冷却速率3°-8°C/秒

2.外置式冷却系统

■外置轴流风机冷却，进一步降低板,便于后段作业

六、电脑控制系统

1.Windows操作界面

■WindowsXP操作界面，操作简便，界面友好

2.储存及设置工艺参数

■工艺参数，可随时设置、存储及调用,针对不同PCB板工艺参数的管理方便

3.密码管理

■系统拥有密码管理操作系统，防止无关人员改动参数

4.页面锁止功能

■系统具有页面锁止功能，自动锁止页面，防止误操作

5.操作记录管理

■系统可追溯工艺参数的改动过程方便改善管理

6.一周时间设置

■可设置一星期工作 开关作机时间,提前开机，定时关机

7.自动故障报警功能

■可电脑显示报警项目，同时查询报警记录

七、外观

1.框架及外形

■采用最新流线型设计，底部槽钢框架，外壳2mm厚冷板折弯制成，底部设有定位脚杯及移动脚轮

2.机体内部

■全底板采用1.5mm不锈钢铺垫，防止助焊剂污染生锈，同时便于每日清洁维护

3.表面处理

■本机采用全喷塑处理，表面强度高、易于清洁、表面美观

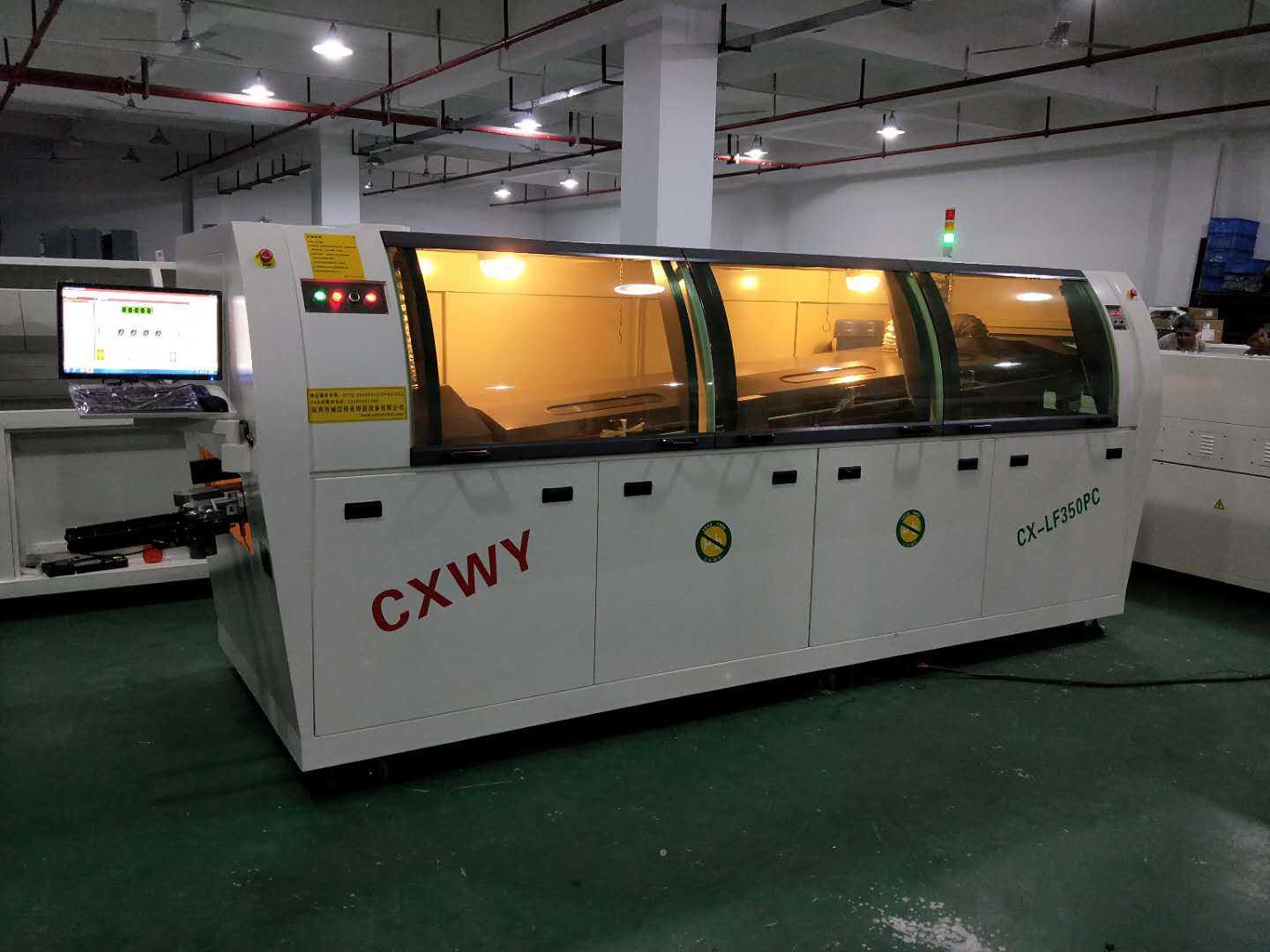

4.掀盖大面积玻窗设计

■大面积玻窗掀盖设计，外表美观

■易于观窗炉体内部运行，检查方便，调节工艺参数方便

5.液晶显示器

■采用15寸液显显示器，内藏式电脑设计，外观美观

■调节工艺参数方便

八、质量控制

1.质量管理体系

■产品获国际CE认证证书

2.加工设备

■全自动CNC钣金作业，加工误差0.10mm

■全自动折弯机作业，确保加工模组化标准化

九、售后服务

1.整机保修

■整机保修贰年，保修期内非人为因素损坏，由供方公司全部负责，含出勤人工费用及材料全部费用

2马达、发热丝

■保修贰年

3．炉胆穿孔漏锡保固

■保固五年（无添加任何化学物品）

传输速度

0-1800mm/min

传输方向

左→ 右   （右 →左）

温度控制方式

电脑+PLC+PID控温

预热区长度

2000mm

预热区数量

4个/4 pieces

预热器功率

16KW

锡炉功率

12KW

传输马达

1ø220V/90W

冷却风机

1ø220V/200W

波焊马达

3ø380V 1/2HP

洗爪马达

1ø220V 30W

锡炉容量

450kg

锡炉温度

室温-300℃

助焊剂容量

20L

焊锡角度

Adjustable 4°-7°

气源

>4kg/cm2

正常使用功率

7.5kw

起动功率

28kw

净    重

1200kg

机身尺寸L*W*H

4600（L）*1400（W）*1650（H）

电源/

3ø380V

1

PLC

固新深圳 品牌

深圳

2

步进马达

雷赛

国产

3

变频器

台达

台湾

4

U型光电开关

欧姆龙

日本

5

近接开关

阳明

台湾

6

接触器

正泰

国产

7

中间继电器

欧姆龙

日本

8

固态继电器

40A

国产

9

波峰马达

BM

东莞

10

冷却马达

三越

东莞

11

运输马达

国产

国产

12

预热区热风马达

BM

东莞

13

电脑

联想

国产

14

锡炉进出自动运输马达

台进

深圳

15

锡炉

316-L4毫米

国产

16

钛爪

2毫米加厚承重爪

国产

17

锡炉不锈钢发热管

1．4KW（用于锡炉）

国产

18

预热区发热丝

焕煌

深圳

19

喷嘴

免拆洗专利喷嘴

诚信伟业

20

自动抽助焊剂泵

进口SMC隔离泵

德国

21

定时开关机微电脑计时器

海航

深圳
