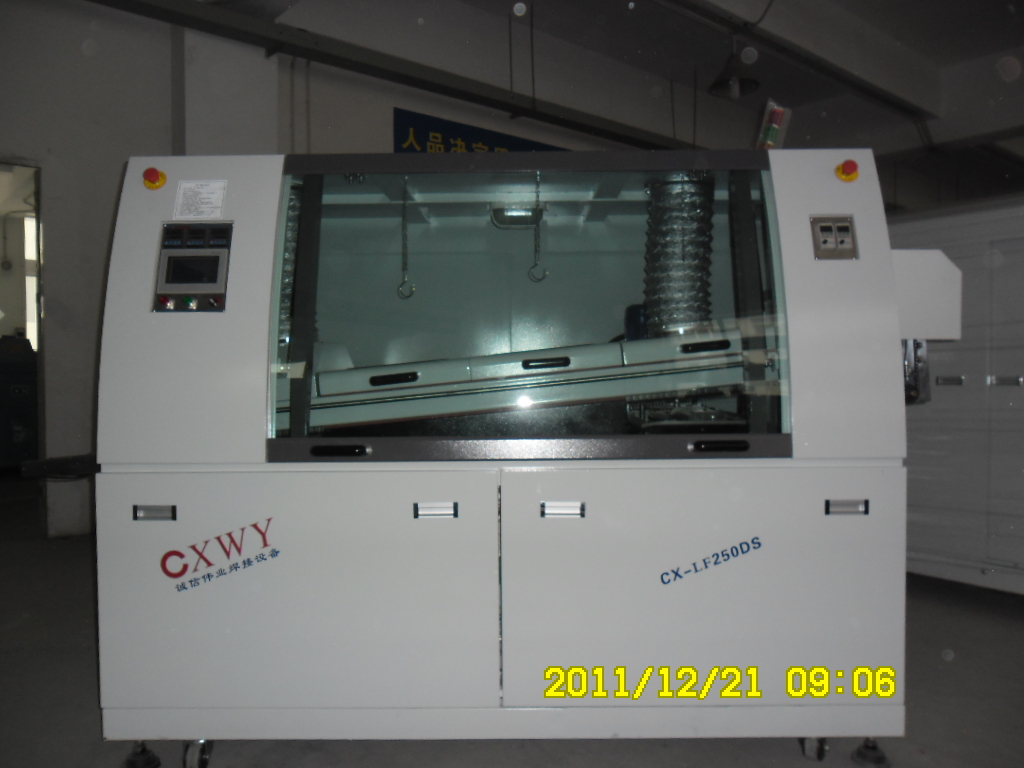

小型波峰焊

  • 咨询热线:13590241590
  • 产品详情

回流焊2_01

回流焊2_02

回流焊2_03

回流焊2_04

回流焊2_05

回流焊2_06
undefined




回流焊2_09

回流焊2_11

回流焊2_07

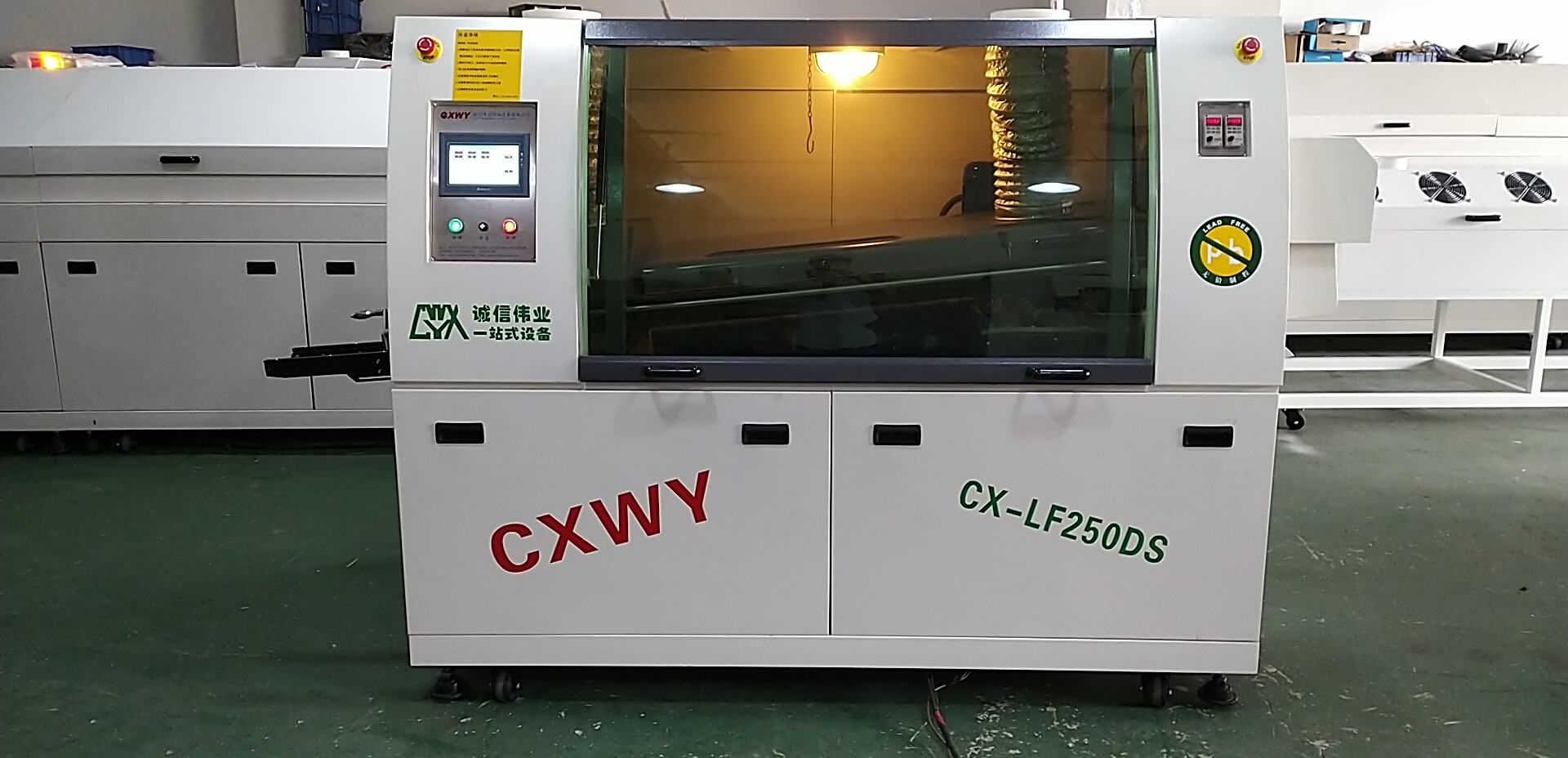

250节能型双波峰焊的性能特点



1. 开蓬式流线型外壳设计,外形美观,清理方便。

2. 焊锡炉采用合金材料制作。高强度高硬度特制铝合金导轨,使用寿命长。

3. 采用台湾信捷PLC+触摸屏控制技术,确保系统可靠性和稳定性。

4. 采用步进马达+控制器+诚信伟业专利喷嘴,可随PCB的宽度自动调节,有效节约助焊剂。

5. 锡炉波峰均采用无级电子变频调速,可独立控制波峰高度。

6. 全封闭喷雾系统,喷嘴永远不需要更换和堵塞

7. 可编程自动开关机日期,时间,温控参数等。

8. 配有冷却模块,温度补偿模块,适合无铅和多种工艺要求。

9. 进口微型化工泵,丙醇清洗剂,自动循环清洗链爪。

10. 陶瓷发热管预热装置,充分激发助焊剂活性,获得良好的焊接效果。热量直接辐射至PCB板底部,发热快,使用寿命长。

11. 专利压铸式钛合金链爪,不粘锡,永不变形,寿命长,运输PCB平稳可靠。

12. 全程透明观察窗,方便观察生产和维护操作。

13. 锡炉自动进出,方便调节。采用靠背式设计,防止误操作损伤机器。

14. 运输系统采用无级电子调速,PID闭环控制,运输速度稳定。

15. 过板自动起波,最大限度减少锡氧化量。

16. 温度控制系统采用PID闭环控制方式,温控稳定可靠。

17. 助焊剂自动添加系统,节省人工;

设有短路及过流保护系统。

技术标准

机体部份参数

外尺寸(mm

L2700×M1150×H1500

启动总功率(KW

14KW

主机架长度

L2000*M1150*H1500

拆掉前端接驳和后端盖壳后,主体机架2000MM

重量(kg

600KG

工作总功率18KW

4.5KW

照明

AC220V/110V 40W×1



电源

AC380V 50Hz

喷雾气压

3-5kgf/c+I34

传送部份参数

运输功率


传输速度

0-1.8m/min

PCB宽度

0-250MM

传送方向

左→右

调角装置

手动

传送方式

链爪传动

预热部份参数

预热总功率

3KW

预热范围

室温~250

预热

3KW  <>红外

预热区长度

800mm

锡炉部份参数

锡炉温控范围

室温~300

锡炉加热功率

9kw

锡炉容量

200KG

波峰马达

AC380V 0.375KW×2

波峰高度

0-10mm

焊接倾角

3°~7°

其它参数

洗爪流量泵

MP15-R10W

冷却装置

急速风冷

助焊剂容量

5.2L

冷却风量

1.5-2/min

主要配件

序号

名称

产地及品牌

1

PLC

台湾信捷PLC

2

90W运输马达

东莞三越

3

锡炉波峰马达

东莞B/M

4

陶瓷发热管

东莞台展

5

锡炉加热管

东莞台展

6

总开关

正泰

7

接触器及限流器

正泰

8

中间继电器

欧姆龙MY2/4

9

变频器

台达

10

电源按钮及指示灯

正泰

11

测温探头

广州君越

12

固态继电器

浙江立德

13

光电感应器

许氏

14

松香喷咀

ST-6日本

15

触摸屏

台湾信捷

16

温控表

常州汇邦

17

锡炉

钛合金锡炉
